博海變頻水泵控制柜設計原理解析

【博海變頻水泵控制柜的結構】

變頻水泵控制柜系統通過測到的管道壓力，經變頻器系統內置的PID調節器運算，調節輸出頻率，然后實現管網的恒壓供水。變頻器的頻率超限信號（一般可作為管網壓力極限信號）可適時通知PLC的進行變頻泵切換。為防止水錘現象的產生，泵的開關將聯動其出口閥門。水錘是在突然停電或者在閥門關閉太快時,由于壓力水流的慣性,產生水流沖擊波,就象錘子敲打一樣,所以叫水錘。水流沖擊波來回產生的力，有時會很大，從而破壞閥門和水泵。     水錘現象解決辦法：①采用變頻控制，適當?shù)目刂平邓贂r間，應當是控制電機停車時間，也就是讓電機軟停車！②水泵出口加裝緩閉止回閥

【博海變頻水泵控制柜的工作原理】

智能變頻恒壓供水節能控制柜,變頻供水節能控制柜假設整個系統由四臺水泵，一臺變頻器，一臺PLC的和的PID（PLC是一種專門為在工業環境下應用而設計的數字運算操作的電子裝置。它采用可以編制程序的存儲器，用來在其內部存儲執行邏輯運算、順序運算、計時、計數和算術運算等操作的指令，并能通過數字式或模擬式的輸入和輸出，控制各種類型的機械或生產過程。PLC及其有關的外圍設備都應該按易于與工業控制系統形成一個整體，易于擴展其功能的原則而設計英文：PID regulator

 目前工業自動化水平已成為衡量各行各業現代化水平的一個重要標志。同時，控制理論的發展也經歷了古典控制理論、現代控制理論和[1]智能控制理論三個階段。智能控制的典型實例是模糊全自動洗衣機等。自動控制系統可分為開環控制系統和閉環控制系統。一個控制系統包括控制器、傳感器、變送器、執行機構、輸入輸出接口�？刂破鞯妮敵鼋�(jīng)過輸出接口、執行機構，加到被控系統上；控制系統的被控量，經過傳感器，變送器，通過輸入接口送到控制器。

 不同的控制系統，其傳感器、變送器、執行機構是不一樣的。比如壓力控制系統要采用壓力傳感器。電加熱控制系統的傳感器是溫度傳感器。目前，PID控制及其控制器或智能PID控制器（儀表）已經很多，產品已在工程實際中得到了廣泛的應用，有各種各樣的PID控制器產品，各大公司均開發了具有PID參數自整定功能的智能調節器（intelligent regulator），其中PID控制器參數的自動調整是通過智能化調整或自校正、自適應算法來實現。有利用PID控制實現的壓力、溫度、流量、液位控制器，能實現PID控制功能的可編程控制器（PLC），還有可實現PID控制的PC系統等等�？删幊炭刂破鳎�PLC）是利用其閉環控制模塊來實現PID控制，而可編程控制器（PLC）可以直接與ControlNet相連，如Rockwell的 PLC-5等。還有可以實現PID控制功能的控制器，如Rockwell 的Logix產品系列，它可以直接與ControlNet相連，利用網絡來實現其遠程控制功能。）

 和一個壓力變送器及若干輔助部件構成。各部分功能如下：安裝于供水管道上的壓力變送器將管網壓力轉換成1-5伏的電信號;變頻調速器用于調節水泵轉速以調節流量;PLC的用于邏輯切換。

 此外，上述系統還配備了外圍輔助電路，以保障自動控制系統出現故障時可通過人工調節方式維持系統運行，保證連續生產。

 【博海變頻水泵控制柜的特點】

 根據水池（箱）內水位的高低自動控制電磁閥（或電動閥）的啟閉，以控制水箱（池）的進水并使水池（箱）自動保持一定水量供用戶使用。

 【博海變頻水泵控制柜的選型說明】

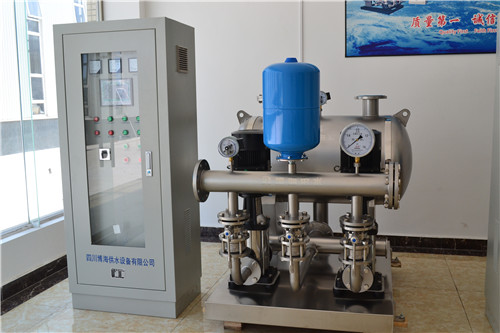

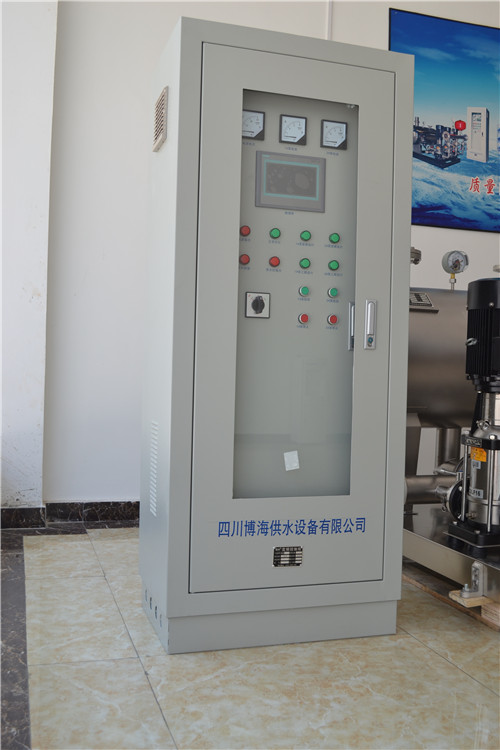

變頻水泵控制柜主要由變頻控制箱，壓力傳感器，水泵等組成。變頻控制柜由斷路器，變頻器，接觸器，中間繼電器，PLC的等組成。

 【博海變頻水泵控制柜的選用原則】

 ①水泵揚程應大于實際供水高度。

 ②水泵流量總和應大于實際最大供水量。

 ③變頻水泵控制柜選型：用戶可根據供水量和供水高度確定水泵型號及臺數，然后對控制柜進行選型。

 水泵變頻，就是調整水泵電機的轉速，在控制器上顯示的是頻率，故正常使用時，水泵水壓基本左右擺動，而頻率是改變的。
