疊壓供水設備工作過程中變頻器所起到的作用

　　博海的無負壓變頻供水設備是通過微機自動控制變頻器的輸出頻率從而調節水泵電機的轉速，實現用戶管網水壓的閉環調節并以水泵出水端水壓（或用戶用水流量）為設定參數，使供水系統自動恒穩于設定的壓力值：即用水量增加時，頻率提高，水泵轉速加快；用水量減少時，頻率降低，水泵轉速減慢。這樣就保證了整個用戶管網隨時都有充足的水壓（與用戶設定的壓力一致）和水量（隨用戶的用水情況變化而變化）。

　　另一種變頻供水模式通常叫做恒壓變量循環狀啟動并先開先停的工作模式。在這種供水模式中，當供水流量少于變頻泵 在恒壓工頻下的流量時，由變頻泵自動調速供水，當用水流量增大，變頻泵的轉速升高。當變頻泵的轉速升高到工頻轉速，由變頻供水控制器控制把該臺水泵切換到由工頻電網直接供電（不通過變頻器供電）。變頻器則另外啟動一臺并聯泵投入工作。隨用水流量增大，其余各并聯泵均按上述相同的方式軟啟動投入。這就是循環軟啟動投入方式。

　　無負壓變頻供水設備可根據安裝在水泵出水口的壓力傳感器來進行恒壓供水控制，用戶可自由設定一個上限（最大）壓力值和下限（最小）壓力值，當水壓到達上限時水泵轉速降低，壓力回落到下限值時水泵轉速提高來控制壓力恒定。

　　多泵并聯變頻恒壓變量供水的工作模式通常是這樣的：當用水流量小于一臺泵在工頻恒壓條件下的流量，由一臺變頻泵 調速恒壓供水；當用水流量增大，變頻泵的轉速自動上升；當變頻泵的轉速上升到工頻轉速，為用水流量進一步增大，由變頻供水控制器控制，自動啟動一臺工頻泵投入，該工頻泵提供的流量是恒定的（工頻轉速恒壓下的流量），其余各并聯工頻泵按相同的原理投入。

　　在多泵并聯變頻恒壓變量的供水情況下，當用水流量下降，變頻調速泵的轉速下降（變頻器供電頻率下降）；當頻率下降到零流量的時候，變頻供水控制器發出一個指令，自動關閉一臺工頻泵使之超出并聯供水。為了減少工頻泵自動投入或超出時的沖擊（水力的或電流的沖擊）。在投入時，變頻泵的轉速自動下降，然后慢慢上升以滿足恒壓供水的要求。在超出時，變頻泵的轉速應自動上升，然后慢慢下降以滿足恒壓供水的 要求。上述頻率自動上升，下降由供水變頻控制器控制。

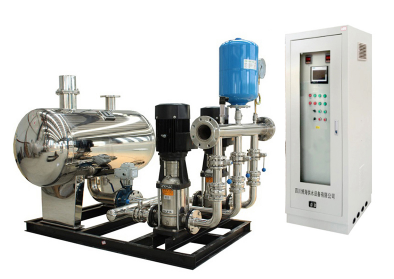

　　普通循環軟啟動無負壓變頻供水設備

　　該類型設備在實際應用中較多，系統由水泵機組、循環軟啟動變頻柜、壓力儀表、管路系統等構成。變頻柜由變頻調速器，PLC(或變頻控制器)，低壓電器等構成。無負壓供水系統一般選擇同型號水泵2～4臺，以3臺泵為例，系統的工作情況如下：平時1臺泵變頻供水，當1臺泵供水不足時，先開的泵轉為工頻運行，變頻柜再軟啟動第2臺泵，若流量還不夠，第2臺泵轉為工頻運行，變頻柜再軟啟動第3臺泵。

若用水量減少，按啟泵順序依次停止工頻泵，直到最后1臺泵變頻恒壓供水。另外系統具有定時換泵功能，若某臺泵連續運行超過設定切換時間(一般設為1~2天)，變頻柜可自動停止該泵切換到下一臺泵繼續變頻運行。換泵時間由程序設定，可按要求隨時調整。這樣可均衡各泵的運行時間，延長整體泵組的壽命。為達到更好的節能目的，多功能變頻控制器設有雙恒壓接口，無負壓變頻供水設備系統可實現雙恒壓供水功能。該系統一般適用于規模較小的多層住宅小區(如300戶以內)或其它小規模用水系統，水泵功率一般不超過7.5kW。
